FGT千兆收發器故障排除方法

添加時間:17-10-2018瀏覽次數:8764

•


  三、產品安裝

  1. 接口

  RJ-45接口

  電口可支持5類雙絞線，長度可達100米，支持平行線交叉線自動識別。

  光口可提供SC接口、ST接口等，工作于100兆全雙工模式，光口分為單纖或雙纖，單纖只有一個光纖插口，雙纖分為兩個光纖插口（標識為TX和RX），如果用雙纖光口，則與遠端收發器對聯時，要交叉相連，即本地TX發射口通過光纖連接遠端RX 接收口，本地RX接收口通過光纖連接遠端TX發射口。如果是用單纖光口，則用單根光纖互聯即可；



  2. 連接

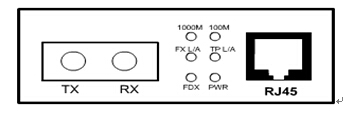

  用戶的網絡設備（如工作站、集線器或者交換機）可通過5類雙絞線連接收發器的RJ45接口和設備自身的RJ45接口。收發器的光口可通過光纖連接至遠端的收發器或交換機的光口。當設備連接正常時，相應的LED指示燈會點亮（參見下列示意圖）



  四、LED指示燈含義

  LED指示燈用于設備故障判斷和監控。具體含義如下：

  LED指示燈	狀態	含義
  1000M	亮	當前電口速率為千兆
  100M	亮	當前電口速率為百兆
  FX   L/A	亮	光口連接正常
  	閃爍	光口有數據傳輸
  TP   L/A	亮	電口連接正常
  	閃爍	電口有數據傳輸
  FDX	亮	當前端口工作于全雙工狀態
  	滅	當前端口工作于半雙工狀態
  PWR	亮	電源正常

  五、傳輸特性

  單纖傳輸特性

  產品型號	光波長 （納米）	光發射功率（dBm）	接收靈敏度（dBm）	飽和度 (dBm)
  單纖單模SC接口20公里	1310/1550 1550/1310	-6-10	-23	≥-3
  單纖單模SC接口40公里	1310/1550 1550/1330	-5-0	<-24	≥-3
  單纖單模SC接口60公里	1310/1550 1550/1330	-2--+3	<-24	≥-3

  雙纖傳輸特性

  產品型號	光波長 （納米）	光發射功率（dBm）	接收靈敏度（dBm）	飽和度 (dBm)
  雙纖多模SC接口550米	1310	-10 ~ -4	-17	≥-3
  雙纖單模SC接口 20公里	1310	-10 ~ -6	-23	≥-3
  雙纖單模SC接口 40公里	1310	-4 ~ 0	-24	≥-3
  雙纖單模SC接口 60公里	1550	-5 ~ -0	-25	≥-3

  六、主要特色

  1. 符合IEEE 802.3 10 Base-T、IEEE 802.3u 100 Base-TX、IEEE802.3z標準；

  2. 內置高效SRAM數據存儲空間及1K查詢表，配備4路哈希算法；

  3. 支持背壓流量控制、IEEE802.3 X和半雙工；

  4. 支持平行線和交叉線自動切換；

  5. 符合FCC 和 15 CLASS A 及 CE 標準。

  七、技術參數

  1. 符合IEEE802.3 10 Base-T、IEEE 802.3u 100Base-TX、IEEE802.3z等標準；

  2. 一個RJ45接口，一個SC/ST光接口；

  3. 支持全雙工和半雙工模式；

  4. 電源：110-265V AC；

  5. 運行環境溫度：0℃-50 ℃；

  6. 相對濕度: 5%-90%；

  8. 電口支持5類無屏蔽雙絞線；

  9. 適用光纖：

  多模：50/125, 62.5/125 or 100/140微米

  單模：8.3/125, 8.7/125, 9/125 or 10/125微米

  10. 外形尺寸：

  外電：94毫米(長) x 71毫米(寬)x 26毫米(高)

  八、注意事項

  1. 本產品僅適用于室內；

  2. 如不使用時請插上光口防塵罩；

  3. 禁止用眼睛直視光口的發射口；

  4. 單纖產品必須成對使用。

  九、故障排除

  1. PWR燈不亮

  （a）檢查電源適配器是否連接到位，檢查電源是否正常，如都沒問題，更換適配器測試；

  如果以上操作不能解決問題，請返廠。

  2. 光纖線損過大。

  光纖布線、光纖熔接或者光纖跳線插頭不合適都有可能造成損耗過大，導致設備工作異常。

  3. 收發器Link燈不亮

  故障可能有如下情況：?

  (a)?檢查光纖線路是否斷路

  (b)?檢查光纖線路是否損耗過大，超過設備接收范圍?

  (c)?檢查光纖接口是否連接正確，本地的TX?與?遠方的RX?連接，遠方的TX?與本地的RX連接。

  (d)?檢查光纖連接器是否完好插入設備接口，跳線類型是否與設備接口匹配，設備類型是否與光纖匹配，設備傳輸長度是否與距離匹配。

  4. 收發器網絡丟包

  可能故障有如下情況：

  （a）收發器的電端口與網絡設備接口，或兩端設備接口的雙工模式不匹配。

  （b）雙絞線與RJ-45頭有問題，進行檢測光纖連接問題，跳線是否對準設備接口，尾纖與跳線及耦合器類型是否匹配等。

  5. 光纖收發器連接后兩端不能通信?

  （a）?光纖接反了，TX和RX所接光纖對調??

  （b）接口與外接設備連接不正確(注意直通與絞接)

  光纖接口（陶瓷插芯）不匹配，此故障主要體現在100M帶光電互控功能的收發器上，如APC插芯的尾纖接到PC插芯的收發器上將不能正常通信，但接非光電互控收發器沒有影響。

  6. 收發器連接問題測試方法?

  如果發現收發器連接有問題?，請按以下方法進行測試，以便找出故障原因：

  （a）近端測試：

  兩端電腦對PING?，如可以PING通的話證明光纖收發器沒有問題。如近端測試都不能通信則可判斷為光纖收發器故障。??

  （b）?遠端測試：?

  兩端電腦對PING?，如PING不通則必須檢查光路連接是否正常及光纖收發器的發射和接收功率是否在允許的范圍內?。如能PING通則證明光路連接正常?。即可判斷故障問題出在交換機上。

  （c）遠端測試判斷故障點

  先把一端接交換機，兩端對PING，如無故障則可判斷為另一臺交換機的故障。
